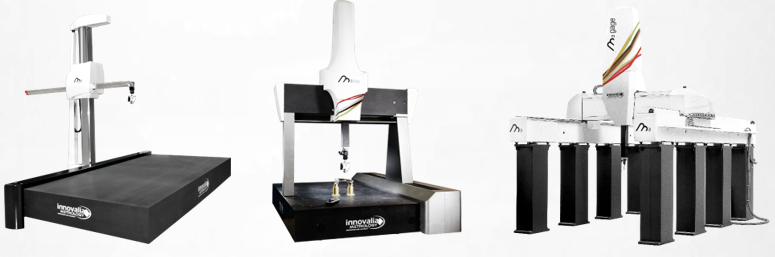

Координатно-измерительные машины
Диапазоны измерений могут быть от 600 мм х 500 мм х 500 мм до 4 000 мм х 2 000 мм х 1 500 мм. Мы готовы изготовить КИМ с нестандартными диапазонами измерений по индивидуальному запросу. Все координатно-измерительные машины имеют простую и одновременно с этим надежную конструкцию, которая выполнена с использованием самых современных производственных технологий и материалов. Направляющие всех трех осей сделаны из натурального черного гранита, что обеспечивает стабильность геометрических параметров и высокоточный контроль перемещений подвижных частей машин.
|
Модификация |
Пределы допускаемой абсолютной погрешности, ±, мкм (L – измеряемая длина в мм) |
|||
|
Контактный датчик SP25M |
Лазерный сканер Optiscan |
|||
|
MPEЕ |
MPEР |
MPEЕ |
MPEР |
|
|
06.05.05 |
2,0+2,2·L/1000 |
2,0 |
6,5+2,2·L/1000 |
6,5 |
|
10.07.05 |
2,0+2,2·L/1000 |
2,0 |
6,5+2,2·L/1000 |
6,5 |
|
10.07.07 |
2,0+2,5·L/1000 |
2,0 |
6,5+2,5·L/1000 |
6,5 |
|
10.07.10 |
2,3+2,8·L/1000 |
2,3 |
6,8+2,8·L/1000 |
6,8 |
|
12.10.05 |
2,3+2,8·L/1000 |
2,3 |
6,8+2,8·L/1000 |
6,8 |
|
12.10.07 |
2,4+2,8·L/1000 |
2,6 |
6,9+2,8·L/1000 |
7,1 |
|
12.10.10 |
2,6+3,2·L/1000 |
2,8 |
7,1+3,2·L/1000 |
7,4 |
|
16.10.05 |
2,3+2,8·L/1000 |
2,3 |
6,8+2,8·L/1000 |
6,8 |
|
16.10.07 |
2,4+2,8·L/1000 |
2,6 |
6,9+2,8·L/1000 |
7,1 |
|
16.10.10 |
2,6+3,2·L/1000 |
2,8 |
7,1+3,2·L/1000 |
7,4 |
|
20.10.07 |
2,4+2,8·L/1000 |
2,6 |
6,9+2,8·L/1000 |
7,1 |
|
20.10.10 |
2,6+3,2·L/1000 |
2,8 |
7,1+3,2·L/1000 |
7,4 |
|
20.12.10 |
2,9+3,5·L/1000 |
2,9 |
7,4+3,5·L/1000 |
7,5 |
|
30.10.10 |
2,6+3,2·L/1000 |
2,8 |
7,1+3,2·L/1000 |
7,4 |
|
30.12.10 |
2,9+3,5·L/1000 |
2,9 |
7,4+3,5·L/1000 |
7,5 |
|
30.15.10 |
3,1+4,0·L/1000 |
3,1 |
7,6+4,0·L/1000 |
7,6 |
|
30.15.13 |
3,2+5,0·L/1000 |
3,2 |
7,7+5,0·L/1000 |
7,7 |
|
40.20.15 |
3,2+5,0·L/1000 |
3,2 |
7,7+5,0·L/1000 |
7,7 |

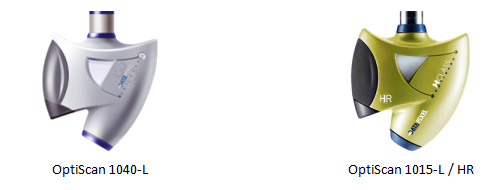

Лазерные датчики для КИМ
Программное обеспечение «M3» (на русском языке)
КИМ оснащаются программным обеспечением «M3», которое обладает всеми необходимыми функциями и возможностями. ПО имеет интуитивный понятный графический интерфейс, это позволяет проводить измерения операторам с разной степенью подготовки. Так же ПО совместимо с различными 3D-измерительными системами.
Ключевые преимущества программного обеспечения «M3»:
o Лучшая техническая поддержка. Метрологическое аппаратное обеспечение и программное обеспечение от одной компании-производителя – гарантия наиболее качественной технической поддержки, возможность разработки новых уникальных программных пакетов под нужны индивидуального заказчика в течение стандартного срока поставки.
o Дополнительные пакеты ПО. Приобретая ПО «M3» один раз, вы навсегда получаете возможность пользоваться всеми дополнительными пакетами ПО «M3», которые компания производитель разработала за 35 лет под самые разные задачи действующих заказчиков.
o Бесплатное обновление ПО. Даже через 10 лет (и более) использования КИМ вы сможете бесплатно обновить ваше ПО «M3».
o Контроль параметров зубчатых передач (функционал включен в базовую конфигурацию ПО)
o Контроль отклонений формы (функционал включен в базовую конфигурацию ПО).
Трехмерный анализ данных и обратное проектирование
